20.8.2023 - Ing. Aleš Smeták
Ačkoliv nejsem příliš velký fanda toho, aby si laici doma sami opravovali elektroinstalaci, tak výměnou zásuvky "kus za kus" nelze nic zkazit. Článek o zapojení vypínačů naleznete zde.
Nutno zdůraznit, že veškeré práce provádíme zásadně bez napětí! Je proto bez výjimek nezbytné před zahájením montáže shodit příslušný jistič a beznapěťový stav zkoušečkou ověřit!

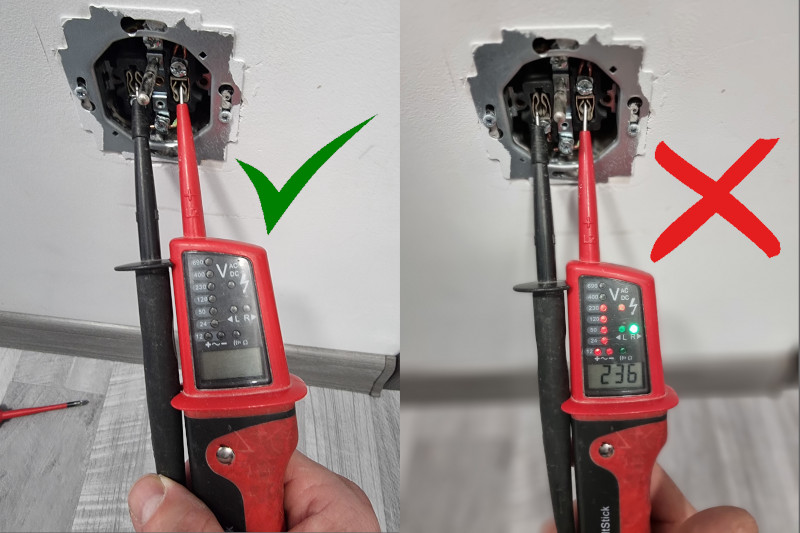

Ověření beznapěťového stavu kvalitní zkoušečkou - nikdy nepracujte pod napětím!!!
Nejprve připomeňme některá ustanovení norem...

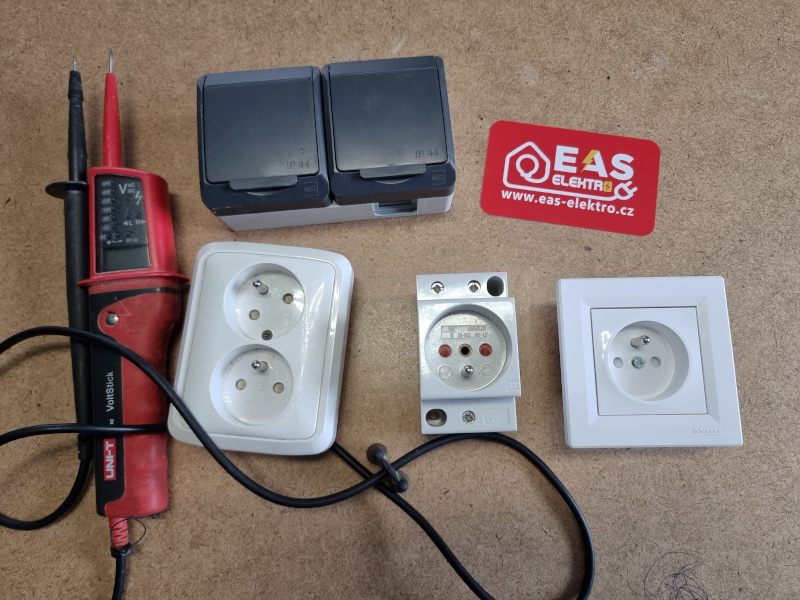

Přehled typů zásuvek - nástěnná, dvojzásuvka, zásuvka na DIN lištu do rozvaděče, jednozásuvka
Zásuvka je snad nejjednodušší věc v elektroinstalaci a dá rozdělit na několik typů:

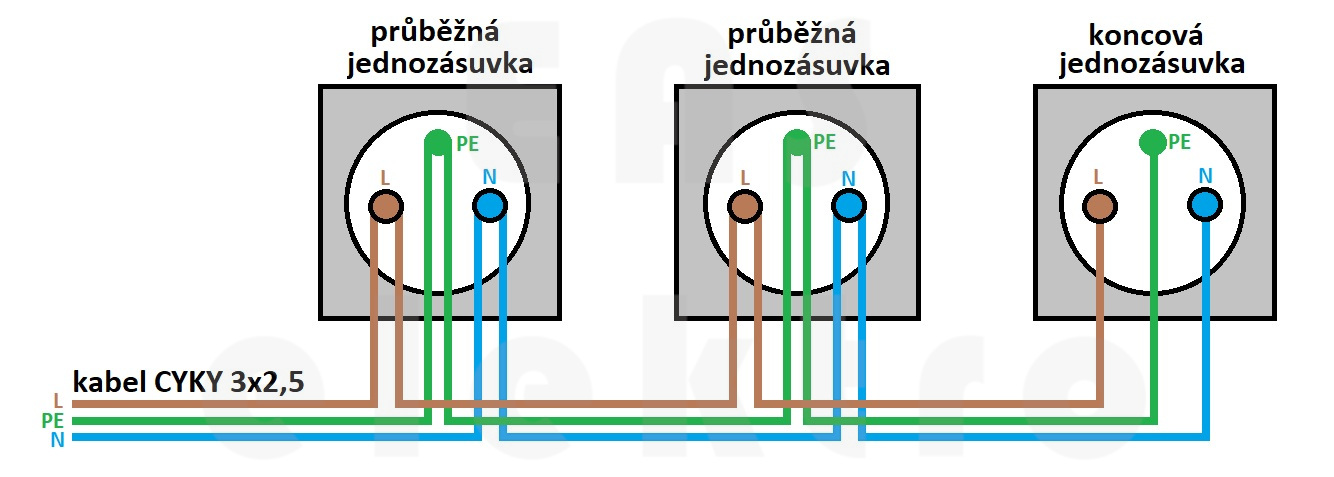

V první řadě je potřeba rozlišit jestli se jedná o průběžnou nebo koncovou zásuvku. Logika zapojení je stejná a liší se jen v množství zapojených kabelů vedoucích do/ze zásuvky.
Do koncové zásuvky vede jen přívodní kabel se třemi vodič L/N/PE. Do průběžné zásuvky vede přívodní kabel z rozvaděče nebo předchozí zásuvky a z ní vede další vývod pro následující zásuvky.

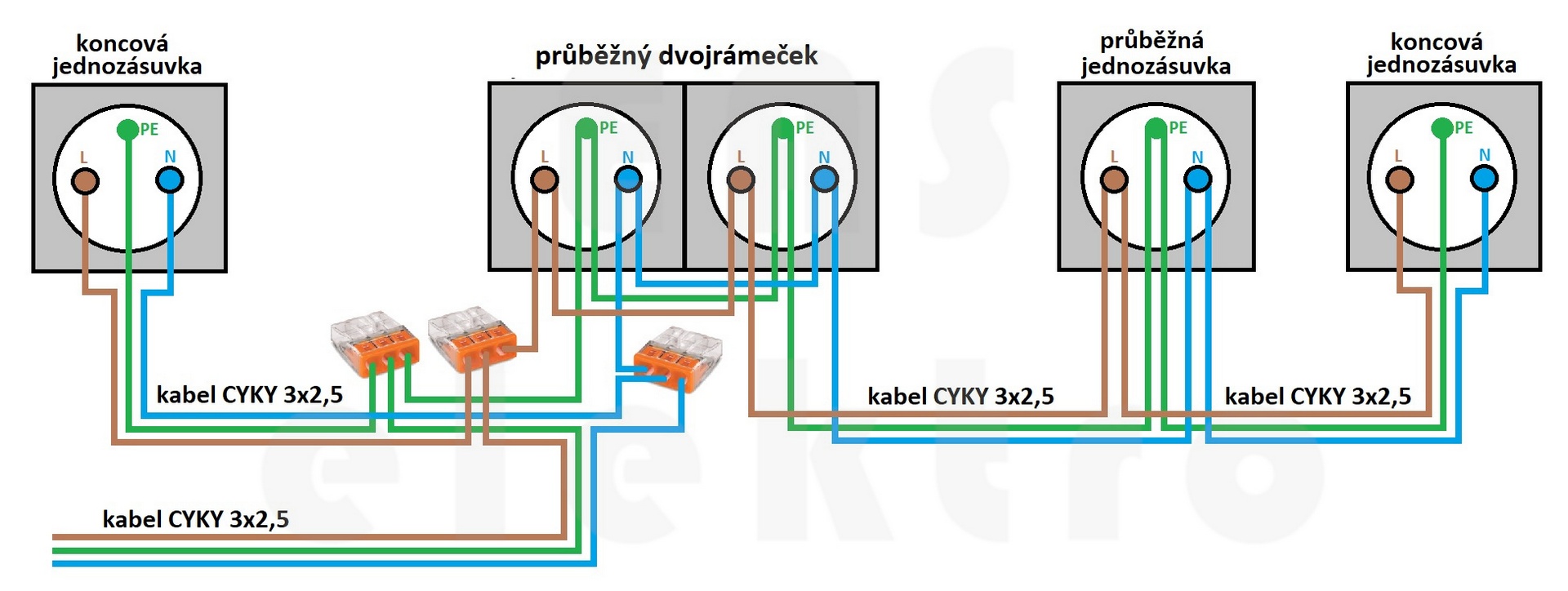

Někdy je potřeba ze zásuvky, do které vede přívodní kabel z rozvaděče, vyvést vývody do dalších zásuvek, které jsou umístěny v různých částech místnosti. V takovém případě by smyčkování jedním kabelem bylo nehospodárné a je vhodné v zásuvce vývody rozdělit např. pomocí wagovek.
Při volbě zásuvek nesmíme zapomenout na jejich odolnost proti vnějším vlivů čili jejich krytí IP. Více o krytí IP naleznete v tomto článku. Celkově si postačí pamatovat, že:

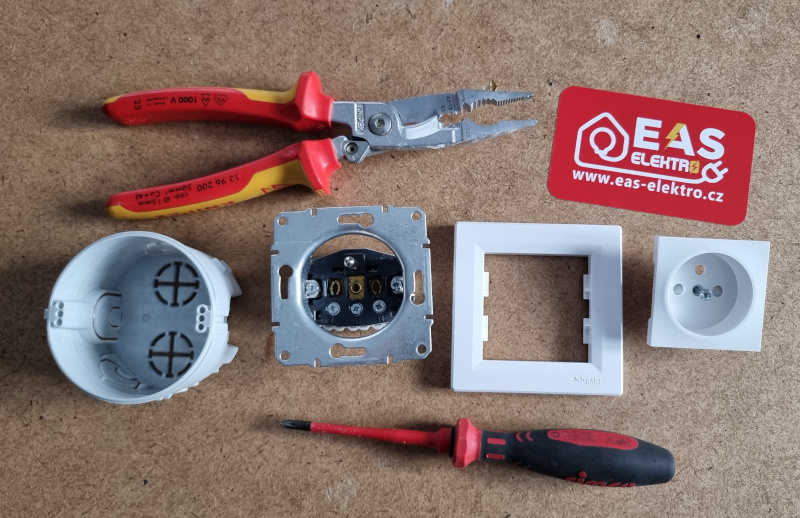

Jednozásuvka se obvykle skládá z instalační krabice, strojku, rámečku a krytky strojku.
Instalační krabici máme již připravenou ve zdi. Oholíme izolaci kabelu a dáváme pozor, abychom nepoškodili izolaci jednotlivých vodičů.
Zapojení vodičů provedeme způsobem - žlutozelený ochranný vodič PE na kolík, hnědý fázový vodič do levé zdířky a modrý nulový vodič do pravé zdířky.

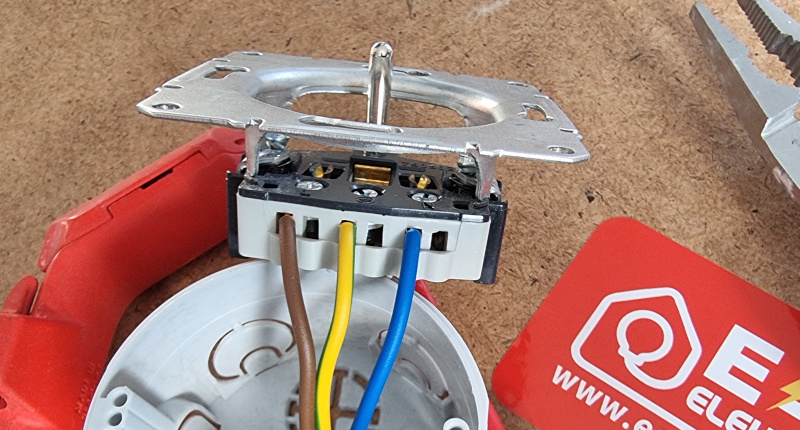

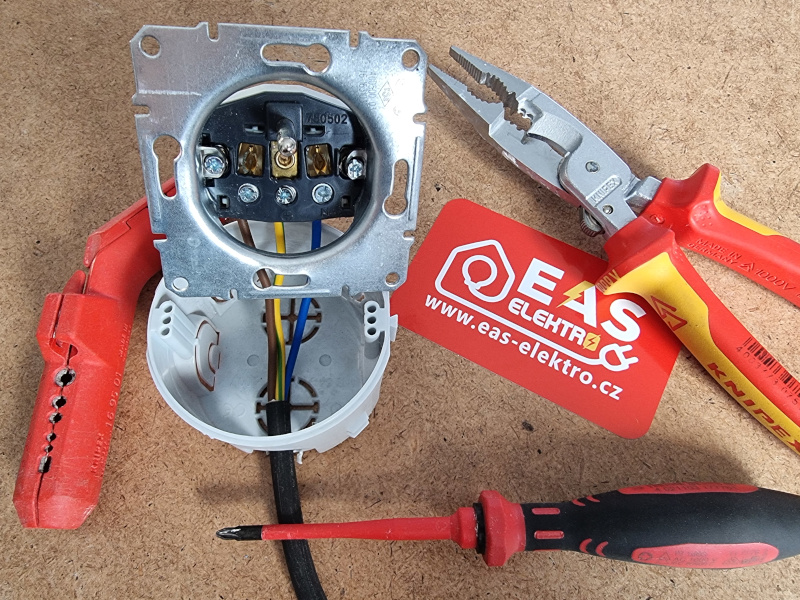

Při detailním pohledu zespodu je vidět správné zapojení vodičů v případě koncové zásuvky. Dáme pozor na dotažení šroubů svorek v případě šroubového provedení zásuvky. V případě bezšroubových zkontrolujeme správné zastrčení vodičů.
Mnohem častěji než s koncovými zásuvkami se potkáváme s průběžnými zásuvkami.

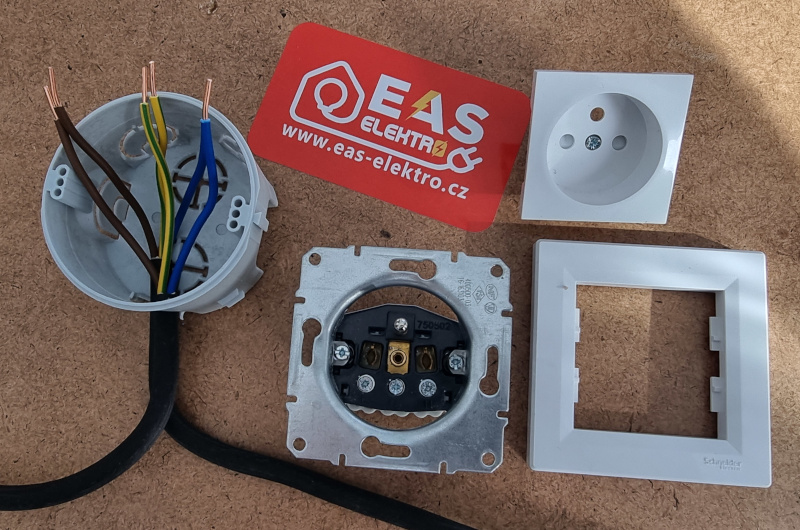

Ty se od koncových liší především tím, že do nich vedou dva kabely. Jeden jako přívod ze zdroje a druhý jako vývod do další zásuvky v obvodu.
Zapojení vodičů opět provedeme způsobem - žlutozelený ochranný vodič PE na kolík, hnědý fázový vodič do levé zdířky a modrý nulový vodič do pravé zdířky. Tentokrát pod svorku dáme dva vodiče stejné barvy.

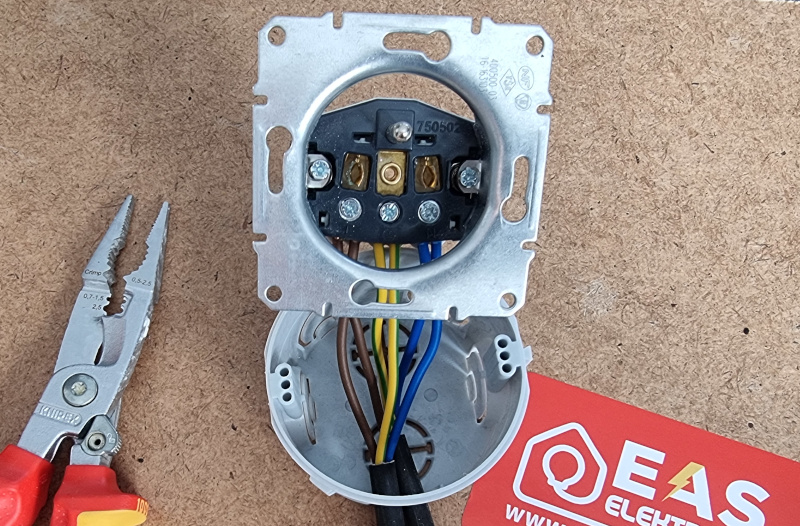

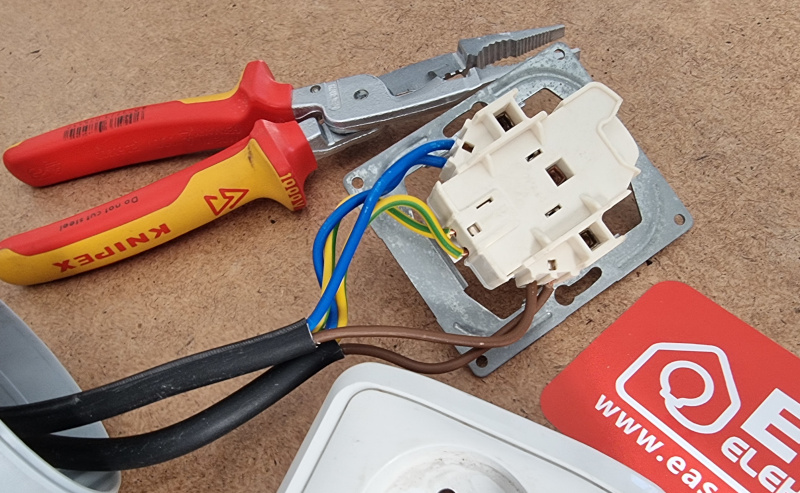

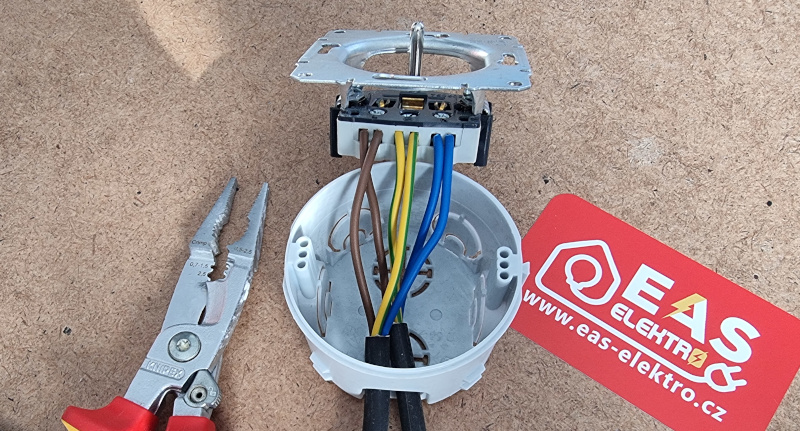

Při detailním pohledu zespodu je vidět správné zapojení vodičů v případě průběžné zásuvky. Opět dáme pozor na dotažení šroubů svorek v případě šroubového provedení zásuvky. V případě bezšroubových zkontrolujeme správné zastrčení vodičů.

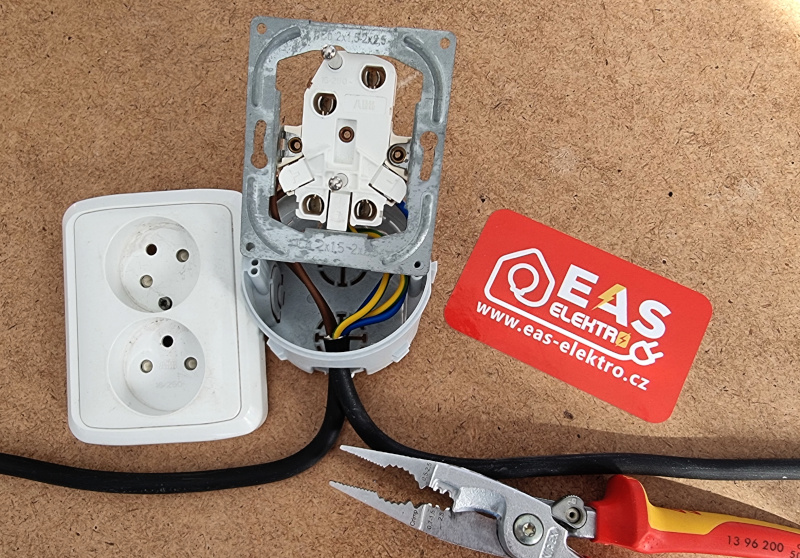

Dvojzásuvka je úplně to samé jako jednozásuvka a je jedno jestli je instalována jako průběžná nebo jako konečná. Podle normy se dvojzásuvka počítá jako jedna, čili na jednom obvodu může být až deset dvojzásuvek.
Dvojzásuvky nelze instalovat vedle. Pokud potřebujeme na jednom místě víc než dvě zásuvky, použijeme vícerámečky.
Podle normy je nepřípustné dvojzásuvku připojovat na dva různé obvody. Prostě obě zásuvky v dvojzásuvce se musí dát vypnout jedním jističem. Totéž platí i o vícerámečcích.

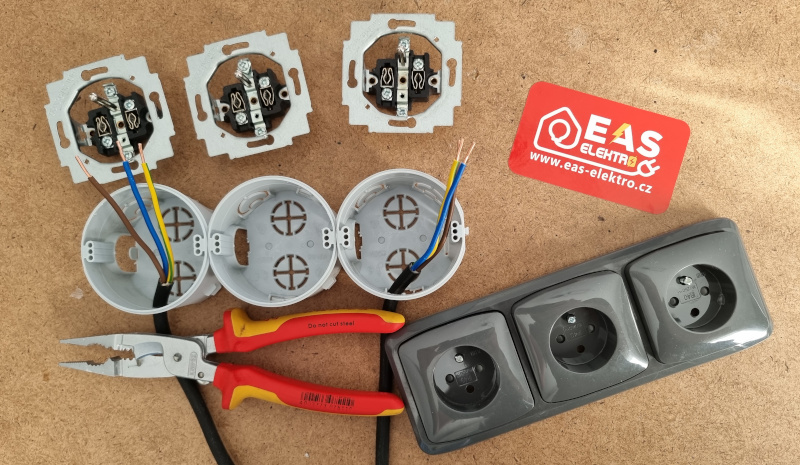

Vícerámečky jsou užitečným provedením zásuvek v prostorách, kde potřebujeme v jednom místě připojit více spotřebičů. Typicky se tak jedná o obývací pokoje za televizí, kuchyňské linky, dílny...
Podle ČSN 33 2130 ed.3, čl. 5.3.6 jako jedna zásuvka považován i takový pěti rámeček a vzhledem k tomu, že můžeme na jeden obvod dát až 10 jednotlivých zásuvek, mohli bychom tak na jednom obvodu mít až 50 zásuvek... což je pěkná blbost, takže všeho s mírou a při návrhu počítejte např. třírámeček jako tři samostatné zásuvky.
Pokud je vícerámeček instalován jako koncový, tak je to velmi jednoduché. Malinko složitější je to v případě, kdy je vícerámeček instalován jako průběžný. Do takového pak vede jeden přívodní kabel a jeden vývodní - na tento způsob se podíváme podrobněji.

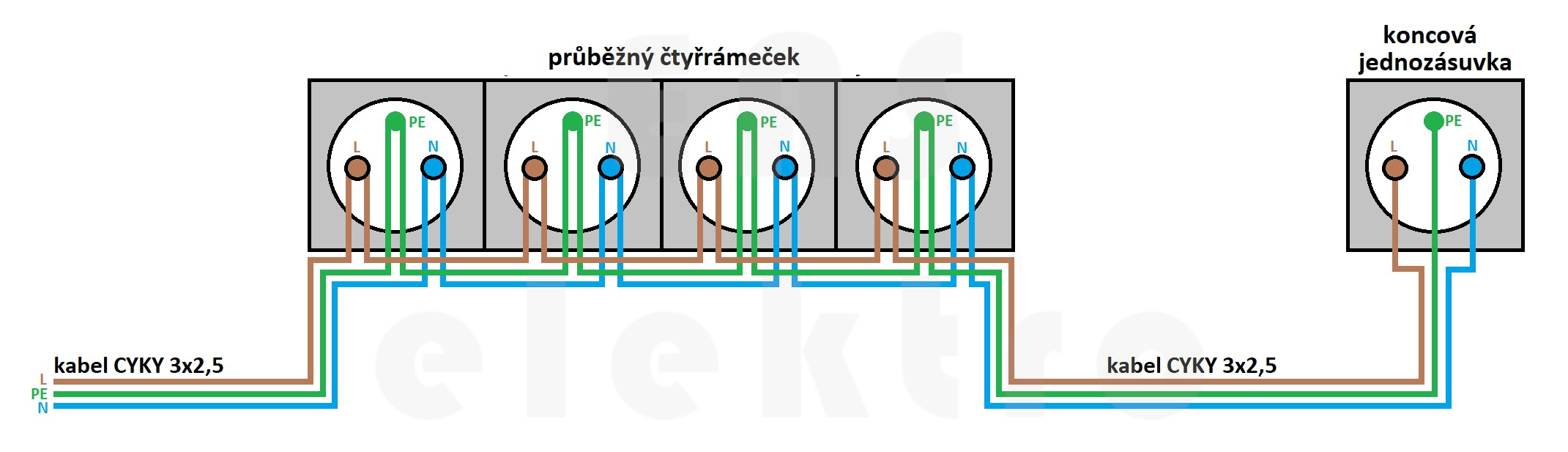

V případě průběžného vícerámečku musíme proklemovat přívodní kabel s vývodním kabelem a zároveň zapojit každou zásuvku. To lze provést například pomocí klém, viz obrázek níže.

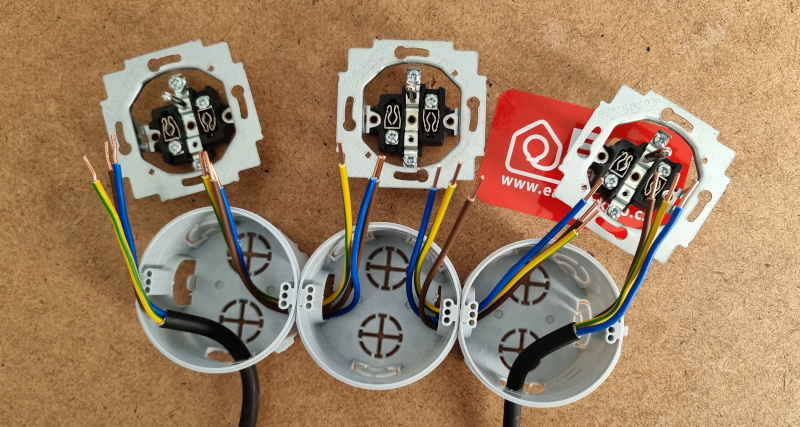

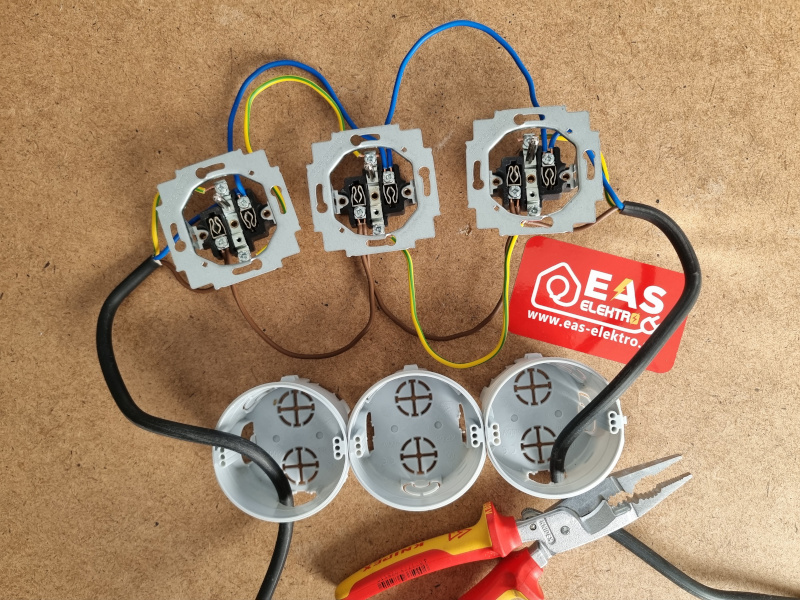

Pro lepší pochopení je zapojení klém (tzv. proklemování) ve vícenásobném rámečku ukázáno mimo instalační krabice.

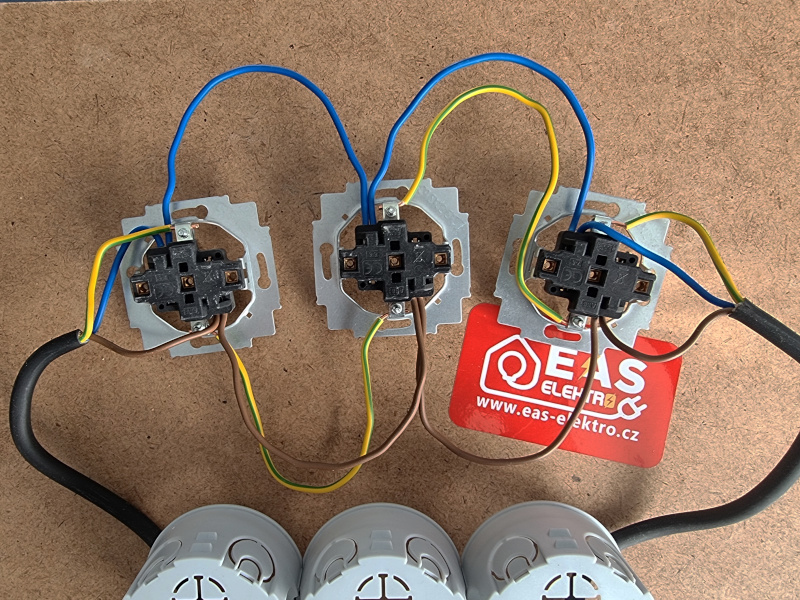

A ještě jednou proklemované zásuvky ve vícerámečku - tentokrát zezadu. Samozřejmě při praktické montáži do instalačních krabic si budete muset jednotlivé klémy (propojovací vodiče) ustřihnout menší, aby se vám tam dobře vešly.
Alternativním zapojením vícenásobného rámečku je pomocí wagovek. Ačkoliv se někteří starší elektrikářští praktici na tento způsob zapojení dívají s nelibostí, tak já osobně ho u čtyřnásobných nebo u pětinásobných rámečků preferuji.
Důvodem jsou nižší přechodové odpory vznikající u klém. V takovém pětirámečku bychom při standardním zapojení měli 4 propoje (klémy). Ze základky víme, že elektrický proud potřebuje uzavřený obvod, čili jde od zdroje hnědým ke spotřebiči a modrým zase zpět. To znamená, že pokud by za průběžným pětirámečkem byla ještě jedna zásuvka s přímotopem, tak by elektrický proud musel projít osmi dodatečnými spoji = každé zapojení do svorky zásuvky je zdroj přechodového odporu...

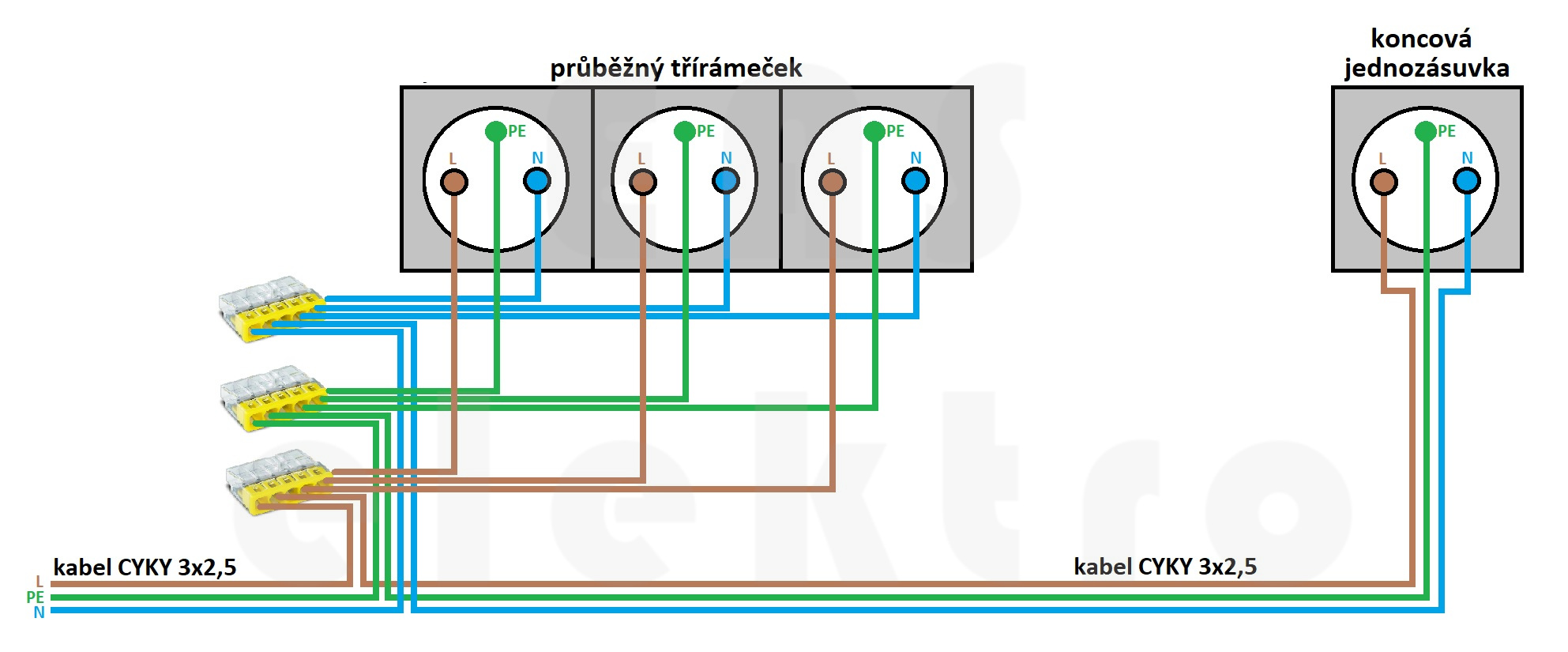

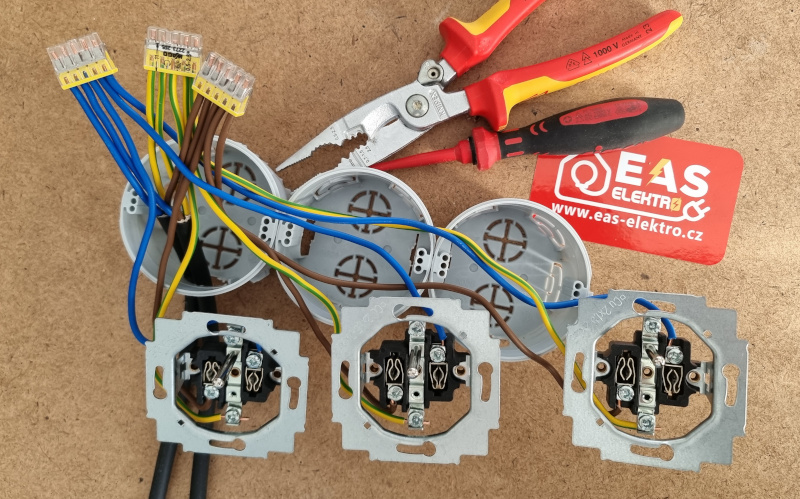

Pokud pětirámeček zapojíme způsobem níže, tak žádné dodatečné propoje (klémy) nejsou třeba a vše je větveno z jedné wagovky - čili tam máme 4x menší riziko vzniku přechodového odporu.
No oblíbený a argument, že wagovky stojí kvalitativně za prd, je prostě klišé lidí, kteří si s nimi nezvykli pracovat. Za dobu mé praxe jsem (naštěstí) nepotkal jedinou roztavenou wagovku, ale naopak jsem viděl mraky ohořelých strojků zásuvek kvůli nedotaženému šroubku.
